Hey，51假期結束啦！

這幾天悶熱的不行。毒辣辣的太陽，把我們五一出游的人曬黑了，回到金昶泰個個都五顏六色。哈哈哈哈，一年又過去一半啦。接下來。繼續(xù)擼起袖子干！

下面和大家說說硅酮密封膠吧，這個是公司的主打項目，近年來做了很多次硅酮密封膠，對這個項目也是充滿了信心，還有日漸成熟的生產(chǎn)工藝、配方等。

關于硅酮密封膠我們也寫過很多篇介紹文啦。今天和大家說雙組分硅酮密封膠該如何正確的使用！

1、被密封表面的處理：
施工前將前將殘留的垃圾雜物清理干凈，再用吹風器或吸塵器將浮灰處理干凈，若基面潮濕應用噴燈烤干后用鋼絲刷刷一遍，以清除烘烤后掉下的水泥屑及塵土。要除去被粘表面的油污、塑料附著物以及灰塵等雜物（雙組份聚硫密封膠不粘塑料和油污,可用手提切割機，砂輪，鋼刷等工具作業(yè)) ,用吹風機吹干凈雜物，使涂膠面露出牢固的結構層,接縫表面必須保證完全干燥、清潔、無霜。表面所有灰塵和水泥稀漿必須清刷處理干凈。 必須絕對保證被粘表面干燥 , 平整 , 以防止粘接不良。金屬表面的銹層及保護漆也需除去。如構筑物不干，可用噴燈烘干。
 2、被密封表面的處理：
施工前把縫隙的兩邊10mm處貼上50mm寬的防護膠帶，以防施工中多余的聚硫膠把構筑物表面弄臟。
 3、填充背襯材料：
按設計要求,向接縫內填充背襯材料，一般設計上都要求填充聚乙烯泡沫板,這種接縫板材我們廠就生產(chǎn),專門和雙組份聚硫建筑密封膠配套使用。
 4、涂刷底涂液：
設計要求使用底涂液的工程,或長期浸水部位的密封 , 要將底涂液涂刷在被粘表面上,干燥成膜（底涂料另配）。

5、密封膠的配制：

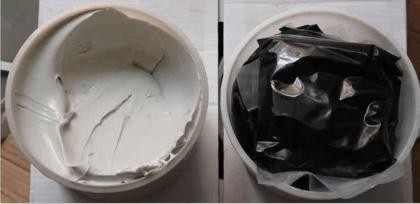

把箱內1桶白色聚硫膠（A組份）與1袋黑色固化劑（B組份）充分攪拌均勻，直到無色差為止。
具體做法如下:將雙組份聚硫密封膠A，B兩組同時倒在一塊玻璃板或者地板磚上（地板磚要求60公分見方的最佳)，按說明書給定的配合比 ,混合比例 A:B=100:10～100:14(質量比)， 將兩個組份混合均勻,即可使用.
人工攪拌時間不少于9分鐘，用手提電鉆攪拌不少于6分鐘，以采用機械攪拌方法為宜，攪拌時間宜長不宜短，以免因攪拌不均勻造成局部固化不完全而達不到防水密封效果。不論機混或是手工混合,都應達到色澤均勻無色差。混合時應防止氣泡混入 ,配制好的雙組份聚硫密封膠應在2小時內用完，否則慢慢增稠造成施工困難和降低性能，因此，應注意用多少配多少，否則因配多了用不完而造成浪費。
 6、密封膠的涂刷：
涂雙組份聚硫密封膠時,用灰刀將配制好的密封膠在接縫兩側先涂抹一層，然后再將雙組份聚硫密封膠嵌入縫道中間并達到規(guī)定厚度，對于狹窄的縫和特殊部位用灰刀難以施工時，可將拌好的雙組份聚硫密封膠裝入施工膠槍再打入施工部位內。操作時應盡量防止夾帶氣泡進入密封膠中。
對于不易粘接的材料部位要保證粘接效果，最好用專用的底涂料先涂刷一遍后再施密膠（底涂料另配）。 應防止氣泡混入 ,切記涂膠時，應該壓實 , 填平密封處，防止氣泡混入。攪拌好的雙組份聚硫密封膠必須在2個小時內使用完,因為2小時侯后膏狀膠體在化學成分的作用下就開始漫漫凝固了.(表干時間≤24小時，7天后方可灌水試驗，28天性能全部達到。)

7、密封膠的完工：
施工結束后,把縫隙兩邊的防護膠帶取下即可，24小時內應避免水沖雨淋。

今天就分享到這里啦。

有關于化工設備歡迎咨詢：18028192316（同微信）
